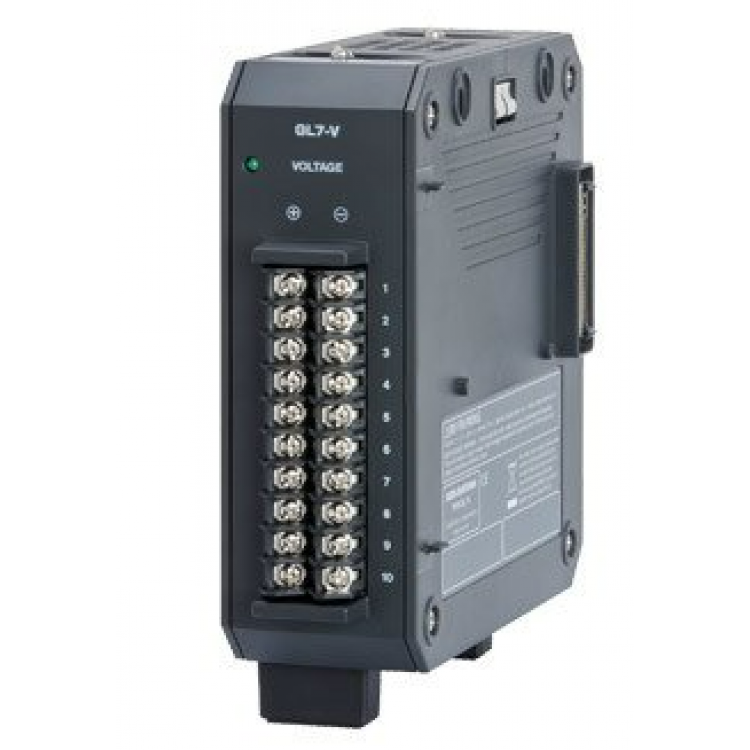

Graphtec Amplifikatör modülü, Voltaj, 10 kanal | GL7-V
Graphtec Amplifikatör modülü, Voltaj, 10 kanal | GL7-V
86.805,28 TL
KDV Hariç: 72.337,74 TL
Graphtec Amplifikatör modülü, Voltaj, 10 kanal | GL7-V
Bu, pil takımının, elektronik devrenin çeşitli noktaları için voltajı ölçebilen ve ayrıca yer değiştirme, basınç, rüzgar hızı ve diğerleri gibi çeşitli sensörlerin voltajını ölçebilen voltaj giriş modülüdür. Modül sayısı artırılsa bile örnekleme hızını korur.
Graphtec Amplifikatör modülü, Voltaj, 10 kanal | GL7-V Uygulama Örnekleri
| Sanayi | Tarım, Ormancılık ve Balıkçılık | İnşaat ve Bayındırlık İşleri | Makine Endüstrisi | Elektrikli Ekipman Endüstrisi | Ulaştırma Ekipmanı Endüstrisi | Enerji (Elektrik, Gaz) |
|---|---|---|---|---|---|---|
| Uygulama Örnekleri | Güneş radyasyonu, CO2 | Malzemenin çekme mukavemeti | Pres makinesinin yükü | UPS testi | Dönüştürücüdeki tork | Su ısıtıcı kontrol devresi |
| Nem, PH | Vana açma ve kapama açısı | Operasyon çıkığı | Otomotiv akü testi | |||
| Ahşabın gücü | Sensör geliştirme |
Graphtec Amplifikatör modülü, Voltaj, 10 kanal | GL7-V Teknik Özellikleri
| Öğe | Tanım | |||
|---|---|---|---|---|
| Modül Tipi | Gerilim ölçüm modülü | |||
| Model Numarası | GL7-V | |||
| Giriş Kanalı Sayısı | 10 kanal | |||
| Giriş Metodu | Tüm kanallar izole dengesiz giriş, Eşzamanlı örnekleme, Vidalı terminal (M3 vidalı) | |||
| Örnekleme Hızı (aralık) | 1 k Örnek/sn ila 1 Örnek/saat (1 ms ila 1 saat) | |||
| Dahili RAM | Her kanal için 2 milyon örnek | |||
| Ölçüm Aralığı | 100, 200, 500 mV, 1, 2, 5, 10, 20, 50, 100 V ve 1-5 V Tam Ölçek | |||
| Ölçüm Doğruluğu (*1) | Tam Ölçeğin ±%0,25'i | |||
| A/D Dönüştürücü | Ardışık yaklaşım tipi, 16 bit (etkili çözünürlük: tam ölçüm aralığının 1/40000'i) | |||
| Giriş Empedansı | 1 MΩ ±%5 | |||
| Maksimum Giriş Voltajı | (+)/(-) terminal arasında | 100 mV - 1 V aralığı: 60 Vp-p, 2 V - 100 V aralığı: 100 Vp-p | ||
| Kanallar arası ((-) terminaller) | 60 Vp-p | |||
| kanal/GND arasında | 60 Vp-p | |||
| Maks. Voltaj (dayanma) | kanallar arasında | 1000 Vp-p (1 dakika) | ||
| kanal/GND arasında | 1000 Vp-p (1 dakika) | |||
| İzolasyon | giriş/GND arasında | Min. 50 MΩ (500 V DC'de) | ||
| Ortak Mod Reddetme Oranı | Min. 90 dB (50/60 Hz, Sinyal kaynağı empedansı: Maks. 300 Ω) | |||
| Frekans Tepkisi | DC - 1 kHz (+1/-3 dB) | |||
| Filtre | Düşük geçiş | Kapalı, Hat(1.5 Hz), 5, 50, 500 Hz (-3 dB, 6dB/okt'ta) | ||
| Dış Boyutlar (G×D×Y) | Yaklaşık. 49 x 136 x 160 mm (çıkıntılar hariç) | |||
| Ağırlık | Yaklaşık. 840 gr | |||
